虛焊檢測是工業上常見的一種檢測，虛焊和漏焊不同，我們要進行區分，漏焊是指材料部位間未連接，沒有焊點，而虛焊是表面看上去焊接成功了，但實際上并沒有焊牢。我們需要了解虛焊產生的原因，并清楚虛焊的相關檢測方法。? ?
虛焊產生原因：?
1、焊盤設計有缺陷；??
2、助焊劑的還原性不良或用量不夠；???
3、被焊接處表面未預先清潔好，鍍錫不牢；???
4、烙鐵頭的溫度過高或過低，表面有氧化層；???
5、焊接時間太長或太短，掌握得不好；???
6、焊接中焊錫尚未凝固時，焊接元件松；???
7、元器件引腳氧化；???
8、焊錫質量差。?
虛焊檢測方法：???
1、直觀檢查法：一般先尋找發熱的元器件，如功率管、大電流二極管、大功率電阻、集成電路等，這些元件因為發熱容易出現虛焊，嚴重的直接可以看出，輕微的可以用放大鏡觀看。???
2、電流檢測法：檢查電流設定是否符合工藝規定，有無在產品負載變化時電流設定沒有相應隨之增加，使焊接中電流不足而產生焊接不良。???
3、晃動法：就是用手或攝子對低電壓元件逐個地進行晃動，以感覺元件有無松動現象，這主要應對比較大的元件進行晃動。?????
4、震動法：當遇到虛焊現象時，可以采取敲擊的方法來證實，用螺絲刀手炳輕輕敲擊線路板，以確定虛焊點的位置。???
5、補焊法：補焊法是當仔細檢查后仍舊不能發現故障時進行的一種維修方法，就是對故障范圍內的元件逐個進行焊接。這樣，雖然沒有發現故障點，但卻能達到維修目的。

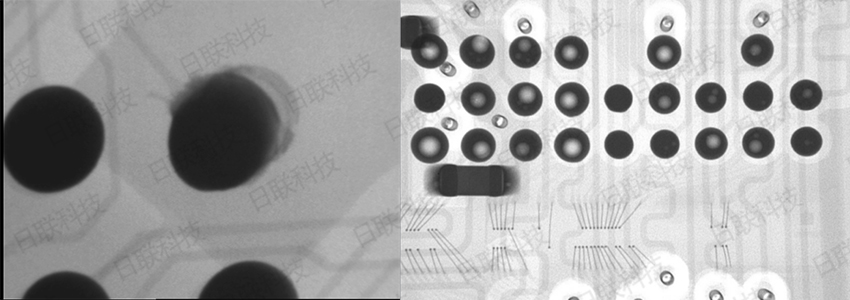

其實，還有一種更快速、準確檢測虛焊的方法，就是利用X射線檢測設備進行虛焊檢測。當X-ray透射電路板的時候，電路板中虛焊、斷裂部分，又或者是空洞部分就會由于焊料金屬分布密度的不同對X射線吸收能力不同形成的射線強度差異被檢測出來。日聯科技是專業從事X射線檢測設備研發生產的高新技術企業，其生產的針對電路板等電子制造行業的AX系列檢測產品，為優化虛焊檢測提供的優質的解決方案。
想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456 或訪問日聯科技官網：dgymt168.com
