在PCB組裝過程中使用廣泛的X射線檢查技術

發布時間：2020-08-10 09:00:00

X射線檢查技術，通常稱為自動X射線檢查（AXI），是一種用于檢查使用X射線作為源的目標對象或產品的隱藏特征的技術。如今，X射線檢查已廣泛應用于醫療，工業控制和航空航天等許多領域。對于PCB檢查，X射線廣泛用于PCB組裝過程中以測試PCB的質量。對于注重質量的PCB制造商來說，這是最重要的步驟之一。

近年來，包括BGA和QFN，倒裝芯片和CSP的面陣封裝已廣泛用于工業控制，通信，軍事和航空等各個領域，使得焊點隱藏在封裝下方。這一事實使傳統的檢測設備無法在PCB檢測中發揮其完善的作用。此外，由于表面貼裝技術（SMT）的出現使封裝和引線更小，傳統的檢查方法（包括光學，超聲和熱成像）還不夠，因?yàn)镻CB的密度更高且焊點中有隱蔽的孔?；蛎た?。另外，隨著半導體元件封裝的小型化的增加，在考慮X射線檢查系統的同時，不能忽視元件小型化的當前和未來趨勢。與其他檢查方法相比，X射線可以穿透內部包裝并檢查焊點的質量。這就是為什么它被撿起。

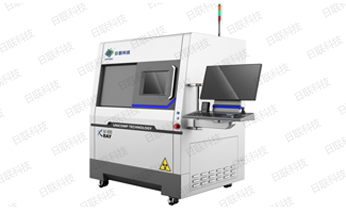

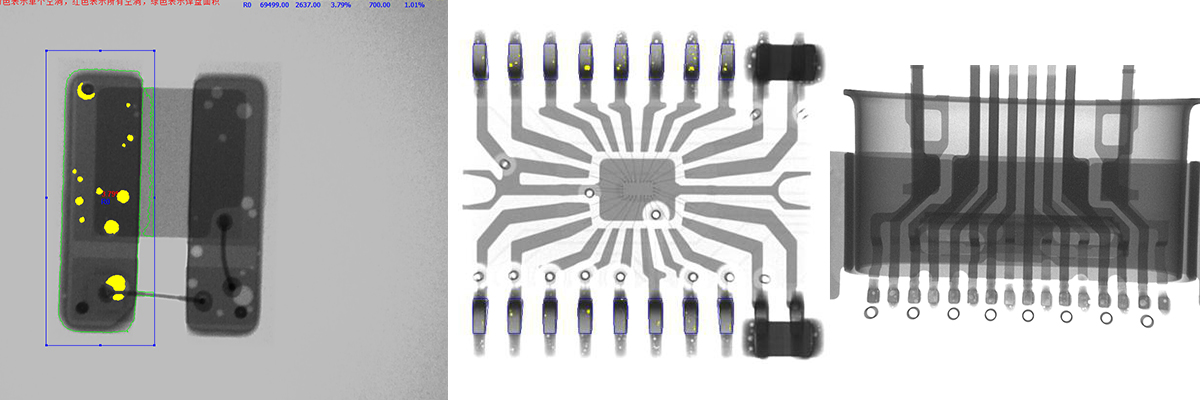

X射線具有吸收與原子量成正比的X射線的材料的獨特優勢。所有材料根據其密度，原子序數和厚度而不同地吸收X射線輻射。一般來說，由較重元素制成的材料吸收更多的X射線，并且更易于成像，而由較輕元素制成的材料對X射線更透明。因此，普通的X射線檢查圖像如下：

從該圖可以看出，深黑色圖像是指由重元素組成的材料，而透明或相對白色圖像是指由輕元素組成的材料。因此，X射線檢查可以檢查隱藏的缺陷，包括開路，短路，未對準，電氣部件丟失等。

所有X射線檢查設備均包含以下三個要素：

1. X射線管，產生X射線；

2.操作平臺隨樣品一起移動，以從不同角度檢查樣品并調整放大倍數。還可以執行斜角檢查；

3.檢測器通過樣本捕獲X射線并將其轉換為用戶可以理解的圖像。

選擇X射線管的類型時，必須考慮一些因素：

首先，X射線管類型：開式或閉式管。此類型與檢查設備的分辨率和壽命有關。分辨率越高，用戶看到的細節和細節越復雜。如果檢查目標是大規模的，則選擇較低分辨率的設備都沒有關系。但是，對于BGA和CSP，所需的分辨率為2μm或更小。

其次，目標類型：穿透或反射。目標類型會影響樣品與X射線管焦點之間的距離，并最終影響檢查設備的放大時間。

**，是X射線的電壓和功率。X射線管的穿透能力與電壓成正比。電壓高時，可以檢查高密度和高厚度的物體。當要檢查的目標是單個面板時，可以選擇低壓設備。然而，當要檢查的目標是多層板時，需要高電壓。對于一定的電壓，圖像清晰度與X射線管的功率成正比。
