焊接BGA芯片用x-ray設備來保證
發布時間:2020-08-31 09:00:00

①做好元器件保護,拆卸BGA、 IC時,請注意外圍組件是否受到影響。某些手機的字體,臨時存儲和CPU非常接近。拆焊時,將浸有水的棉球放在相鄰的IC上。許多塑料功率放大器和軟封裝字體的耐高溫性差,在吹焊過程中溫度不易過高,否則很容易被吹走。②在要拆卸的IC上放適量的助焊劑,并嘗試吹入IC的底部,以使長笛有助于芯片下方的焊點均勻熔化。


③調整熱風槍的溫度和風力,通常溫度為3-4檔,風力為2-3檔。將空氣噴嘴移至芯片上方約3cm處加熱,直到芯片下方的錫珠完全熔化。用鑷子撿起整個芯片。注意:加熱IC時,請吹在IC周圍,不要吹IC的中間,否則IC容易膨脹,加熱時間不要過長,否則會起泡電路板。


④拆下BGA芯片后,芯片焊盤和板上的錫過多。這時,在電路板上添加足夠的焊錫膏,使用電烙鐵去除電路板上多余的焊料,并適當?shù)厣襄a,以使電路板的每個焊腳都光滑圓潤,然后使用較薄的去除芯片上的助焊劑,并清洗電路板。去除焊料時請小心,否則會刮擦焊盤上的綠色油漆或焊盤掉落。


(二) 上植①做好準備。IC表面上的焊錫清除干凈可在BGA、 IC表面加上適量的助焊膏,用電烙鐵將IC上過大焊錫去除,然后把IC 放入天那水中洗凈,洗凈后檢查IC焊點是否光亮,如部份氧,需用電烙鐵加助焊劑和焊錫,使之光亮,以便上植。

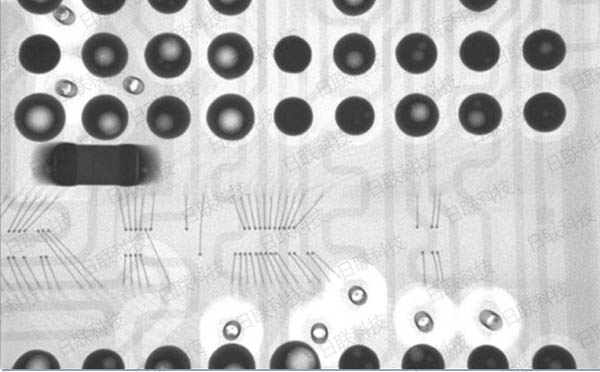

 日聯X光機

②固定BGA 、IC的方法很多,下面介紹兩種實用方便的方法:貼標簽紙固定法:將IC對準上植板的孔,用標簽貼紙將IC與上植板貼牢,IC對準后,把上植板用手或鑷子按牢不動,然后另一只手刮漿上錫。在IC下面墊餐巾紙固定法:在IC下面墊幾層紙巾,然后把上植板孔與IC腳對準放上,用手或鑷子按牢上植板,然后刮錫漿。


③涂錫膏。如果錫漿太稀,吹焊時就容易沸騰導致成球困難,因此錫漿越干越好,只要不是干得發硬成塊即可,如果太稀,可用餐巾紙壓一壓吸干一點。平時可挑一些錫漿放在錫漿內蓋上,讓它自然晾干一點。用平口刀挑適量錫漿到上植板上,用力往下刮,邊刮邊壓,使錫漿均勻地填充上植板的小孔中。



④ 熱風槍風力調小至2檔,晃動風嘴對著上植板緩緩均勻加熱,使錫漿慢慢熔化。當看見上植板的個別小孔中已有錫球生成時,說明溫度已經到位,這時應當抬高熱風槍,避免溫度繼續上升。過高的溫度會使錫漿劇烈沸騰,導致上植失敗。嚴重的還會會IC過熱損壞。如果吹焊成功,發現有些錫球大水不均勻,甚至個別沒有上錫,可先用刮刀沿著上植板表面將過大錫球的露出部份削平,再用刮起刀將錫球過小和缺腳的小孔中上滿錫漿,然后再用熱風槍再吹一次即可。如果錫球大水還不均勻的話,重復上述操作直至理想狀態。重植量,必須將上植板清洗干將,擦干。取上植板時,趁熱用鑷子尖在IC四個角向下壓一下,這樣就容易取下多呢。



2002年成立以來,日聯科技多年來一直秉承誠實守信,認真嚴格的經營理念,致力于X射線工業(X射線機無損檢測)測試解決方案的探索和解決方案。繼續發展成為一套設計,生產,加工和銷售。是一家大型專業X射線檢測設備的制造商。


想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456 或訪問日聯科技官網:dgymt168.com
